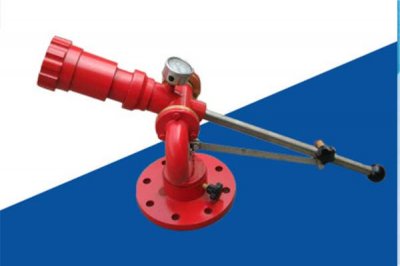

消防水炮是目前國內消防中廣泛使用的一種安全設備。消防水炮包括手動消防水炮、電控消防水炮、自動消防水炮、防爆消防水炮和防爆電控消防水炮。各設備接線方式不同?，F階段自動消防水炮在我國應用廣泛，主要用于高層建筑室內，如工廠、商業中心、電影院、體育館、圖書館、文化展覽中心等，只要當前室內高度大于6m，應根據消防部門的要求設計和安裝相應型號的消防水炮。

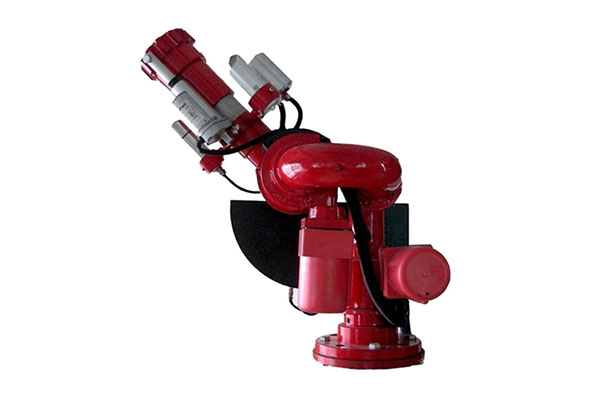

　　自動消防水炮具有與第三方報警主機聯動、報警功能、火災探測定位、通過消防控制室遠程控制現場畫面、保護面積大、響應速度快的特點，可減少消防過程中造成的損失。它的布線方式如下：

　　自動消防水炮布線：

　　(1)水炮到現場區域控制箱：RVV3x1.5(水炮電源線 220V)+RVSP2x1.5(水炮控制線)

　　(2)電磁閥到現場區域控制箱：RVV2x1.5(電磁閥電源線)

　　(3)現場區域控制箱到末端試水裝置：RVV3x1.5(末端試水裝置電源線)+RVSP2x1.5(信號總線)

　　(4) 現 場 區 域 控 制 箱 到 消 防 報 警 主 機 ： RVV3x2.5( 電 源 線 )+RVSP2x1.5( 信 號 總線)+RVSP2x1.5(遠程控制線)

　　(5)水炮到消防報警主機：SYV-75-5(視頻線)。(水炮不帶視頻時，則不需布視頻和遠程控制線，系統也不具備遠程控制功能)

　　(6)消防報警主機到水泵房：RVV4x1.5(啟泵線，啟泵反饋線)。

　　注：火災監控系統中的所有控制和信號電纜應為雙絞線屏蔽電纜。那么以上就是我們對于自動消防水炮的布線方式分享了，希望對于大家有一定的參考價值!
